montaż świateł do jazdy dziennej

RamzesV

Postanowiłem zamontować światła do jazdy dziennej, wybór padł na Philips Daylight 9 - przekonała mnie 2 letnia gwarancja i znośna cena.
zestaw wygląda tak:

sterownik, elementy montażowe i dwie lampy - do tego jeszcze instrukcja obrazkowa Szczęśliwy

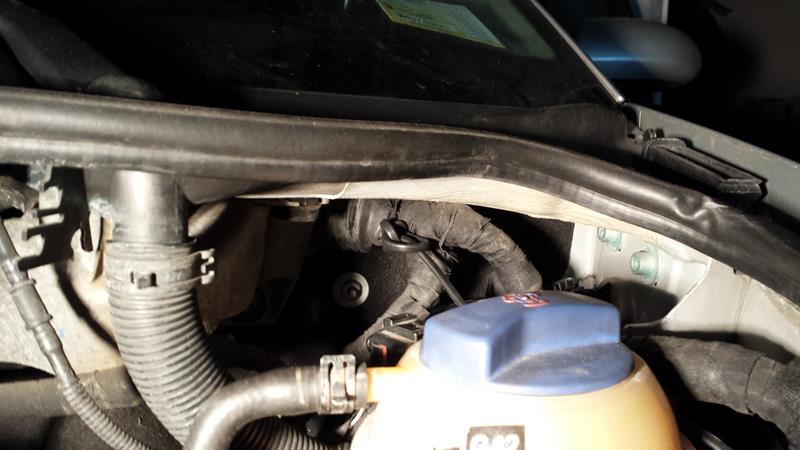

Zasilanie postanowiłem zrobić tak jak w instrukcji, musiałem pociągnąć zasilanie z bagażnika (inaczej były za duże skoki napięcia w instalacji i światła przygasały), kabel przeciągnąłem z komory silnika do kabiny gumową harmonijką:

Kabel od sterowania podpięty do światła pozycyjnego (kabel nr 7 we wtyczce reflektorów):

Umiejscowienie modułu sterowania:

mocowanie w kratkach:

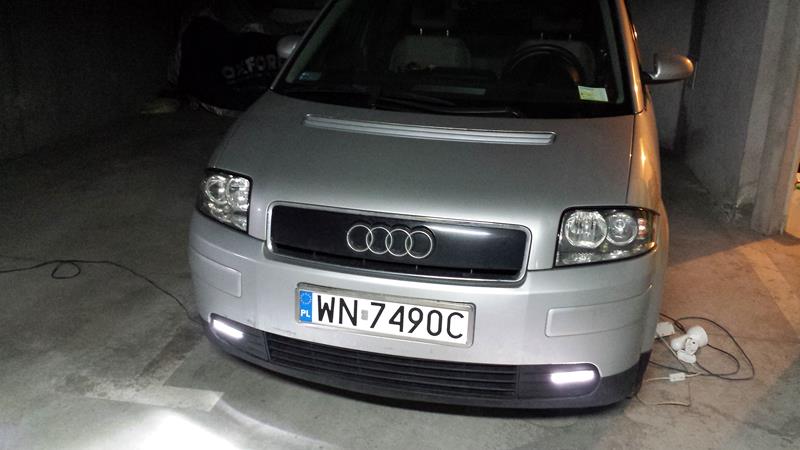

efekt finalny:

mikel2408

A nie ma PLUSA po stacyjce w komorze silnika?

marmu09

Pewnie że jest we w tyczce ABS-u kto ciągnie przewody z bagażnika Shocked

jak już to przecież jest na alternatorze +12 a poza tym te ledy świecą koledze mocno na boki a nie do przodu...

mikel2408

Dokładnie, jak pomyślałem ze mam ciągnąć(dublować) kabel do aku, to mnie dreszcze przeszły... ;D ja zasilanie podprowadziłem z + alternatora. Dzięki, a faktycznie z ABSu. A czy zasilanie wentylatorów też ma + po stacyjce? (pogoda fatalna, auto pod chmurką ... inaczej sam bym sobie posprawdzał)

Te LEDy mają do 40 st. dopuszczony obrót w poziomie ponieważ każda dioda obok ma ściankę graniczną(świecą na wprost i do 40st.w kierunku środka samochodu, czyli mają tzw. zeza.

Audi A2

Zasilanie wetylatora również, ja mam tak podłączone.

mikel2408

mówimy o + po stacyjce tak?

Audi A2

mikel2408

RamzesV gdzie podłączyłeś ten niebieski kabel? Mi zapalają się przy rozruchu silnika, sam zapłon ich nie załącza lecz dopiero gdy zacznę kręcić rozrusznikiem, a gasną 5s. po zgaszeniu silnika...
( kabel czerwony LED- stały PLUS z alternatora, niebieski i czarny kabel LED-masa auta, pomarańcozwy kabel LED - pozycyjne

tom1313

Odświeżę temat.
Ma może ktoś zdjęcie pokazujące gdzie jest wtyczka do ABS-u?
Na zasilaniu alternatora miernik pokazuje mniej niż 12 V. To jest normalne ?

--------------
A2 1.4 TDI 90KM, 2004

Audi A2

Jeżeli na aku. jest wyższe to coś z punkty masowe sprawdzić.

tom1313

Jest problem. Wszystkie plusy ze stacyjki, które znalazłem pod maską to 11.75V (mierzone z masą w różnych punktach). Bezpośrednio na aku lub na przewodzie do aku z alternatora jest 13,6V.
Niestety ledy, które kupiłem potrzebują więcej niż 11.75 V by świecić na zadowalającym poziomie dlatego nie mogę ich zamontować na plusach ze stacyjki ;(
h t t ps: / / allegro.pl/oferta/swiatla-do-jazdy-dziennej-led-dzienne-automat-e4rl-5347783972

Będę musiał zamontować przekaźnik/sterownik, który będzie na podstawie plusa ze stacyjki puszczał (większy) prąd z aku/alternatora.

Ktoś ma jakieś inne pomysły ?
