montaż kamery samochodowej

RamzesV

po czujnikach parkowania - przyszedł czas na kamerkę samochodową roadrunner'a 519, chciałbym ją jakoś porządnie zamontować,
rozważałem pociągnięcie kabla pod popielniczkę samochodową i zamontowanie przełącznika, bądź wyszukanie wiązki na której pojawia się 12v po rozruchu (wtedy można by zamontować kamerkę na stałe i bezobsługowo - kamerka załącza się automatycznie po podłączeniu do 12v).

gdzie najlepiej się wpiąć i w jakie kable jeżeli chodzi o 12v po rozruchu?? najwygodniej byłoby gdzieś przy skrzynce z bezpiecznikami... kabelkologia stosowana nie jest moją mocną stroną Laughing

beerkoff

Miejsce występowania "+12V po kluczyku" było opisane chyba przez kolege Admina w wątku o radiu samochodowym - chyba przy okazji omawiania separatora antenowego. Jak nie znajdziesz to daj znać, pomogę szukać Szczęśliwy

Edit: coś mi w głowie dzwoniło, ale nie wiedziałem gdzie... Szczęśliwy

Tutaj masz podpowiedź: http://www.audia2.fora.pl/img-src-https-dl-dropboxusercontent-com-u-77775465-foto-20na-20forum-m-u-png-a-font-size-2-color-6a0303-car-audio-gps-cb-font,83/podpiecie-nie-orginalnego-radia-przez-stacyjke,1408.html#11186

RamzesV

Ostatnio nie mogłem się dobrać do tych kabli przy stacyjce - jak montowałem centralny zamek z alarmem, stąd poszukiwałem innego miejsca zasilania Bardzo szczęśliwy

beerkoff

OK, ale powyżej w linku jest info gdzie szukać w skrzynce bezpieczników, nie w kolumnie kierowniczej Szczęśliwy

. Ewentualnie w dalszych postach powyższego linka jest info, którego kabelka szukać w instalacji i się pod niego podpinać. Tylko np. u mnie nie mam pociągniętej instalacji +12V ze stacyjki do radia i nie wiem czy takowy przewodzik w ogóle występuje, nie szukałem go.

RamzesV

Dzięki wielkie Beerkoff. edycji z linkiem nie wyświetliło jak post pisałem Mruga

. Powalczę Szczęśliwy

beerkoff

Powalcz i daj znać jak poszło. Sam chętnie pociągnąłbyM +12/+5 V w okolicę środkowej poduchy przy szybie - wiecznie się te kable do nawigacji i telefonu plątają po aucie.

PS. Ja rozumiem, że +12 V to Ci posłuży do podania napięcia na zasilacz, a nie bezpośrednio na kamerkę ? Szczęśliwy

Bo tak widzę na zdjęciu micro-USB, ale akurat tego modelu nie znam za bardzo.

grom546

Koniecznie taki bezpiecznik jak jest w ładowarce oryginalniej - pewnie 2 A, a przed montażem sprawdź czy kabel nie zakłóca Ci radia, żeby po wszystkim nie było za późno.

RamzesV

chyba zamówię gniazdo zapalniczki ew. dolutuje do tego wtyku zapalniczki od kamerki. Bezpośrednio nie zamierzam podłączyć kamerki, z zasilacza pewnie jest z 5v.

Przeczytałem wątek o radiu czyli:
plus z bezpiecznika 38 (kabel czarno-niebieski) minus np. z zapalniczki??

Jako laik i ciemna masa spytam :oops: może być urządzenie włączane / wyłączane plusem ze stacyjki??
zawsze mi się wydawało że minusem - chociaż bez obu działać nie będzie Mruga

poboru żadnego oczywiście nie odnotuje bo zasilacz też nie będzie pracował przy braku obu kabli.

PS: u mnie zapalniczka samochodowa służy do ładowania tel i nawigacji więc odpada jeszcze podpinanie kamerki Szczęśliwy

. Ponadto jak zamontuję na stałe odejdą mi kable które puszczę pod tapicerką i pozostanie mi tylko montowanie kamerki przed jazdą.

grom546
o bezpieczniku w jakiej ładowarce mówisz?? - kamerki nie podepnę bezpośrednio tylko przez zasilacz

beerkoff

RamzesV

Kamerka została dzisiaj zamontowana Mruga

. zdjąłem plastikową osłonę progu kierowcy, osłonę pod kierownicą, wykręciłem skrzynkę bezpiecznikową która trzymała się na 2 śrubach. dolutowałem plus do kabla przy bezpieczniku nr 38, następnie zamontowałem bezpiecznik 5A oraz gniazdo zapalniczki przymocowałem do osłony pod kierownicą, masa poszła do śruby.
Kabel puściłem pod tapicerką aż do lusterka wstecznego gdzie jest zamontowana kamerka.
Efekt końcowy - po przekręceniu kluczyka kamerka automatycznie się włącza i zaczyna nagrywać w pętli, po wyłączeniu stacyjki się wyłącza Szczęśliwy

.

Super gdyby tylko nie trzeba było jej za każdym razem wyjmować, ot taka rzeczywistość....

beerkoff

Ech... a gdzie foteczki ? Nie wiesz, że 1 obraz = 1000 słów ? Bardzo szczęśliwy

RamzesV

Wiem chciałem zrobić, ale instalację robiłem przy lampce w godzinach wieczornych w garażu podziemnym Laughing

tak mnie naszło na dłubanie, jak będę rozbierał plastiki - a na pewno będę bo ciągle dłubię to uzupełnię o zdjęcia Szczęśliwy

Pacific tdi

Zamieść efekt końcowy.

RamzesV

finalnie wygląda tak:

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

zero zwisających i przeszkadzających kabli, tak jak lubię Szczęśliwy

przy okazji zamontowałem mocowanie nawigacji obok słupka - nie zasłania widoczności- i poprowadziłem prąd od zapalniczki, pod tapicerką do mocowania:

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

Pacific tdi

Kamerka profi. Fajnie, że mała.

RamzesV

Mała, lekka, łatwo się ją zaczepia - za każdym razem niestety muszę ją wyjmować z auta, jak za tą cenę jestem bardzo zadowolony,

beerkoff

Całkiem nieźle to wymyśliłem, gratuluję.
Mam taki sam uchwyt do nawigacji - właściwie to nawet dwa Szczęśliwy

Jak go zaczepiłeś do tapicerki ? Standardowo na przyssawce ? Szczęśliwy

Nie odczepia Ci się podczas jazdy ?

RamzesV

obawiam się że na zwykłej przyssawce by się nie trzymało. w komplecie z mocowaniem był krążek przyklejany na taśmę klejąca 3m. plusem miejsca jest że calkowicie chowa się za slupkiem i słońce nie przeszkadza przy ustawianiu Szczęśliwy

kkriss81

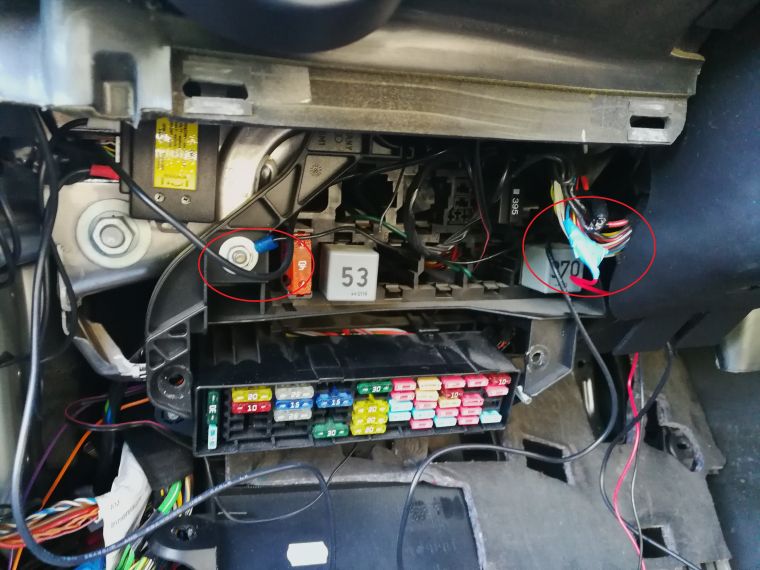

Stary temat, ale zdjęć brak, a że montowałem u siebie to daje zdjęcie skąd ja brałem zasilanie.

adamon

A możesz pochwalić się jaką założyłeś ??
Założyłeś rejestrator jazdy czy kamerę cofania ???
