Dokładka radia concert 2 problem z CAN.

tomeq001

Witam.
Problem wygląda tak:
Audi a2 1.2tdi półautomat dokładam radio concert 2 bo fabrycznie była zaślepka radia, przygotowane fabrycznie były przewody i kostki głośnikowa, antena, a w zasilającej był tylko plus, minus i trzeci (nie wiem co ale na 6pinie). Wiadomo że potrzebna była dokładka CAN więc puściłem z licznika wraz z kodowaniem i podświetlenie jest jednak dalej nie ma informacji na FIS i nie wyłącza się po wyjęciu kluczyka.
Pytanie jest takie, czy powinienem może z licznika puścić CAN z informacjami o comforcie? na liczniku są trzy CANy - można je łączyć równolegle? Brak jest też komunikacji z radiem przez VCDS dodałem przewód K-BUS ale dalej brak kumunikacji.

Audi A2

Can podłącz tak:

-szara wtyczka licznika, pin 6 z zielną wtyczką radia pin 12 (CAN-L)
-szara wtyczka licznika, pin 5 z zielną wtyczką radia pin 7 (CAN-H)

Robiąc wiązkę przewody skręć ze sobą.
Zieloną 6 pinową wtyczkę będziesz musiał dokupić.
Tutaj wszystko znajdziesz:
[link widoczny dla zalogowanych]

tomeq001

Dokładnie tak zrobiłem, przewody skręcone, ale chyba troszkę grubsze niż 0,35, nie wiem dlaczego k-bus nie dziala, vcds nie ma komunikacji z radiem (linia k z 28pin zielonej licznika)- dobrze? Dodam że radio mam z a3 może w tym problem? Miała być różnica tylko w ramce.

Audi A2

Jeżeli auto masz z 2001 to podłączenie can musi być z tą drugą opcją czyli ta sama zielona wtyczka tylko piny 8,9,10 jednak analizując schemat podłączenia concert 2 pod tymi pinami nic nie ma.

tomeq001

No własnie mam z 2002rok, korzystałem z tej rozpiski:
[link widoczny dla zalogowanych]
w pinach 5 i 6 już bylo coś wpięte i poprostu dolutowałem do tych przewodów. Próbowałem różnych adaptacji na kanale 62, pozostałe CANy są na 60 i 61

Audi A2 · Wysłany: Pią 8:41, 01 Mar 2019 Temat postu:

Jak będę miał chwilę to zobaczę adaptację u siebie, wiem że zmieniałem w liczniku jak i kodowanie w radiu z tym, że u ciebie brak komunikacji z radiem.

Audi A2 · Wysłany: Pią 20:47, 01 Mar 2019 Temat postu:

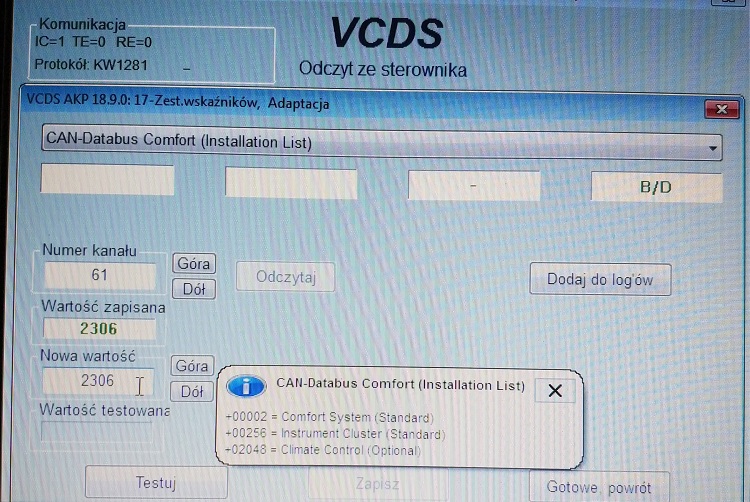

Tak to wygląda u mnie, na 100% kanał 62 musi być 1, ja mam 5 ponieważ moje radio RNS-E jest oczywiście z nawigacją.
Na pinach 5 i 6 również miałem podłączone przewody, wypiąłem je całkowicie i podłączyłem nowe od zegarów.

tomeq001 · Wysłany: Pią 21:07, 01 Mar 2019 Temat postu:

Audi A2 · Wysłany: Pią 22:10, 01 Mar 2019 Temat postu:

Wprowadziłem Cię w błąd, chodzi mi o przewody do pinów 7, 12 przy radiu wtyczka zielona mini iso lub czarna 20 pinowa. Ja dokładałem licznik z pełnym fisem, szarą wtyczkę od licznika robiłem od podstaw więc nie było żadnych kabli a przy radiu były.

Jak znajdę trochę czasu to opiszę podłączenie tego wszystkiego na razie próbuj sam.

Tu masz schematy: [link widoczny dla zalogowanych]

Opisy: http://www.audia2.fora.pl/img-src-https-goo-gl-teuuri-a-font-size-2-color-6a0303-car-audio-gps-cb-font,83/podlaczenie-radia-wszystkie-dostepne-opcje-wyposazenia,1538.html

tomeq001 · Wysłany: Nie 3:22, 03 Mar 2019 Temat postu:

Kurczę, spójrz na to, co o tym sądzisz?
[link widoczny dla zalogowanych]
Czy to mogłoby pomóc?:
[link widoczny dla zalogowanych]
w dalszym ciągu brak komunikacji z vcds<-> radio więc może w a3 tam komunikacja szła po can w concertach 2?
Edit:
Dokładnie tak jest, mam radio z a3 8P a tam potrzebny jest gateway do komunikacji z vcds. Gdybam, że jakbym na stole podłączył vag przez gateway to może byłbym w stanie zmienić komunikacje na k-bus, myślę tez że może wsad wrzucić z 8l lub 8z, bo montaż radia zacząłem od skrócenia ramki także teraz to nawet nie sprzedam bo w a3 będzie za małe.
[link widoczny dla zalogowanych]

Audi A2 · Wysłany: Nie 16:02, 03 Mar 2019 Temat postu:

Przewertowałem trochę forum A2 zza Odry i niestety nikt tego problemu nie rozwiązał chyba, że coś pominąłem.

Może się potwierdzić o różnicy podłączenia can, nr. seryjny radia 8P i 8E

Wrzuć zdjęcie rozpiski podłączenia z radia jeżeli jest.

Spróbuj jeszcze w zegarach na kanale 62 zmienić na 5, znalazłem taką jeszcze informację na forum Paska, chyba że już to testowałeś.
