Centralny nie działa

miko1988

Panowie,
mam dziwny problem z zamkiem w drzwiach kierowcy. Otóż z pilota nie zamyka ani nie otwiera mi tych drzwi. Z kluczyka normalnie da się otworzyć i zamknąć, przy otwieraniu centralny otwiera też resztę, tak samo z zamykaniem. Sygnalizacja otwarcia i zamknięcia też działa, lampki w kabinie zapalają się itp. Mam wrażenie że nie działa silnik bo nie słychać go w drzwiach kierowcy. Rozebrałem drzwi, poprawiłem luty i dalej nic. Po podaniu napięcia zewnętrznego bezpośrednio na styki silnik chodził. Sprawdzałem multimetrem przewody i wydaje mi się jakby nie było sygnału przy zamku choć jak są to tylko impulsy to multimetr mógł tego nie wyłapać.
Ma ktoś pomysł co jest zepsute?

dudi261

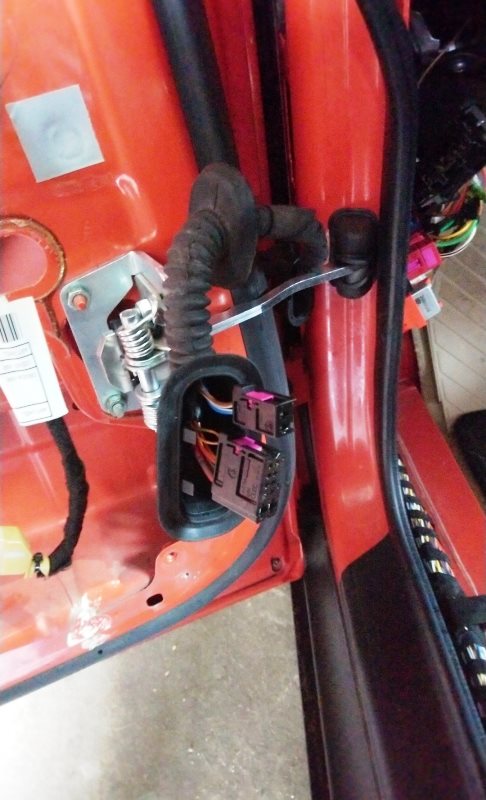

Sprawdź styki - połączenie w kostkach na łączeniu drzwi z karoserią. Tam potrafi coś zaśniedzieć albo wypiąć się kabel.

azxxc

sebastian7905

Spróbuj włożyć kluczyk do stacyjki przekręcić na zapłon (ja odpalam) wciśnij na pilocie otwórz/zamknij ,wyjmij kluczyk i sprawdź czy działa (u mnie pomaga)

adamon

Witam, przyłączę się do tematu bo mam podobny problem i może autor tematu podpowie czy naprawił i jak Szczęśliwy

Od dwóch tygodni walczę z kolegą Audi A2 z zamkiem kierowcy.

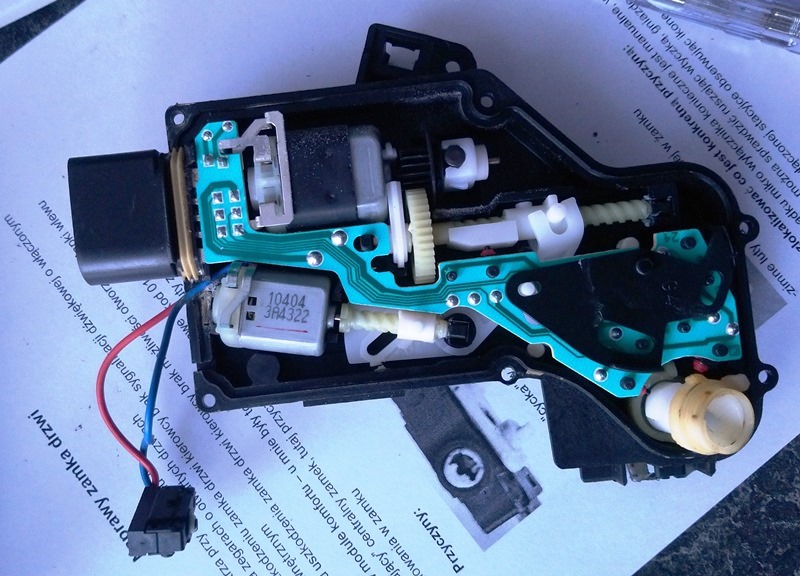

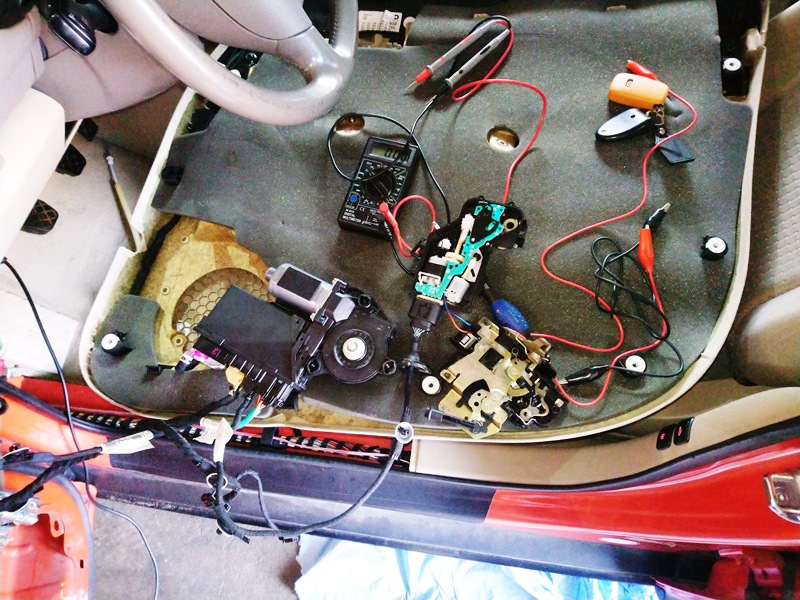

Zaczęło się od tego, że z pilota przestały działać drzwi kierowcy, znaczy zamykało wszystkie drzwi i bagażnik oprócz kierowcy. Rozebrałem drzwi kierowcy, rozebrałem zamek, posprawdzałem wszystkie mikro-styki - miernikiem- dobre, sprawdziłem silniczki zasilaczem 12v - działały - nawet podmieniłem silniczki na inne.

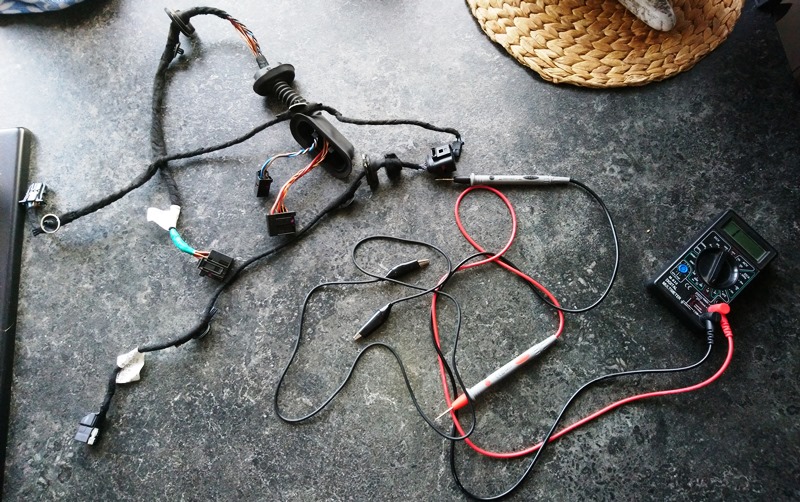

Następnie sprawdziłem całą wiązkę o przejścia przez drzwi do samego zamka- jest dobra - sprawdzałem miernikiem, zginając przewody

Następną rzeczą jaką sprawdziłem to czy w ogóle dochodzi zasilanie do silniczków - i nie dochodzi - więc padło na moduł drzwi (ten który jest przy silniczku szyby)

Zanim kupiłem następny moduł drzwi to podmieniłem go z prawych drzwi, i teraz zaczyna się dziwna sprawa:
-Lewy moduł na lewych drzwiach jak był to nic nie było słychać ( żadnego tykania przekaźników) - zamek nie działa
-Lewy moduł na prawych drzwiach - działa poprawnie (słychać tykanie przekaźników)
-Prawy moduł na lewych drzwiach działa poprawnie (słychać tykanie przekaźników)
- prawy moduł na prawych drzwiach działa poprawnie słychać tykanie

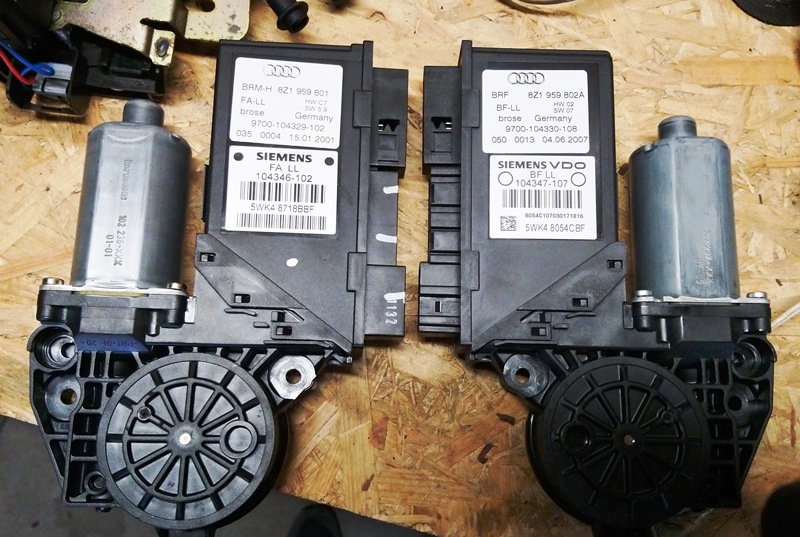

Jak widać na zdjęciu to prawy moduł z drzwi pasażera jest nowszy od lewego i ma więcej pinów.

Tu jeszcze błędy jakie miałem :

-------------------------------------------------------------------------------
Address 17: Instruments Labels: 8Z0-920-xxx-17.lbl
Part No: 8Z0 920 930 G
Component: W1-KOMBIINSTR. VDO D12
Coding: 05142
Shop #: WSC 00186
VCID: 408FA68B4098E23
WAUZZZ8ZZ1N034741 AUZ7Z0Y1718521

2 Faults Found:
01039 - Coolant Temperature Sensor (G2)
30-10 - Open or Short to Plus - Intermittent
01331 - Door Control Module; Driver Side (J386)
49-10 - No Communications - Intermittent

-------------------------------------------------------------------------------
Address 45: Inter. Monitor Labels: 8E0-951-177.lbl
Part No: 8Z0 951 177
Component: Innenraumueberw. D03
Coding: 00001
Shop #: WSC 00000
VCID: 55A167DFAF1A77B

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv. Labels: None
Part No: 8Z0 959 433 M
Component: Komfortgerát T05 0615
Coding: 06720
Shop #: WSC 02138
VCID: 50AF96CB90F8123

Subsystem 1 - Part No: 8Z1959801
Component: Tőrsteuer.FS BRM 0001

Subsystem 2 - Part No: 8Z1959802A
Component: Tőrsteuer.BF BRM 0207

3 Faults Found:
01331 - Door Control Module; Driver Side (J386)
49-00 - No Communications
01320 - Control Module for Climatronic (J255)
49-10 - No Communications - Intermittent
01559 - Drivers Door
37-00 - Faulty

Panowie teraz pytanie gdzie mam szukać i co bo już mi ręce opadają
Czy to może moduł komfortu ? Ale wszystkie pozostałe drzwi działają poprawnie.

azxxc

No dziwna sprawa ale według błędów to wskazuje na brak komunikacji przez magistrale CAN pomiędzy modułem komfortu a kontrolerem drzwi kierowcy.
Zarówno moduł komfortu jak też licznik zgłasza ten sam błąd komunikacji.

Sprawdź komunikację pod tym względem

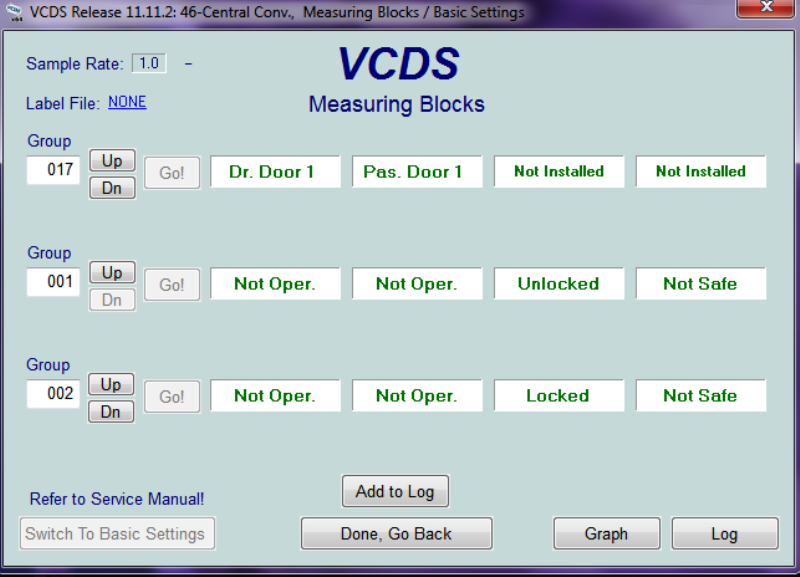

Vag-com / moduł komfortu / bloki pom. / kanał 17 - okienka 1 i 2 to info o komunikacji z kontrolerami drzwi przednich (kierowcy i pasażera), okienka 3 i 4 to sterowniki drzwi tylnych oczywiście tylko wtedy gdy tylne szyby są elektryczne.
Taka sama informacja o komunikacji CAN z tymi kontrolerami jest w liczniku tylko na kanale 133.

jeśli komunikacji brak to siłą rzeczy zamek działać nie morze
________________________________________________________________

adamon

Z tyłu korbotronik
Szyby przednie działają z przycisku, ale nie działają z pilota - ale to może dlatego bo odłączałem akumulator

To czemu moduł z prawych drzwi też nie działał po lewej stronie - choć cykanie było słychać - znaczy nie otwierał drzwi

Po usunięciu błędów pokazuje się taki:
1 Fault Found:
01559 - Drivers Door
37-00 - Faulty

azxxc

adamon

Audi A2

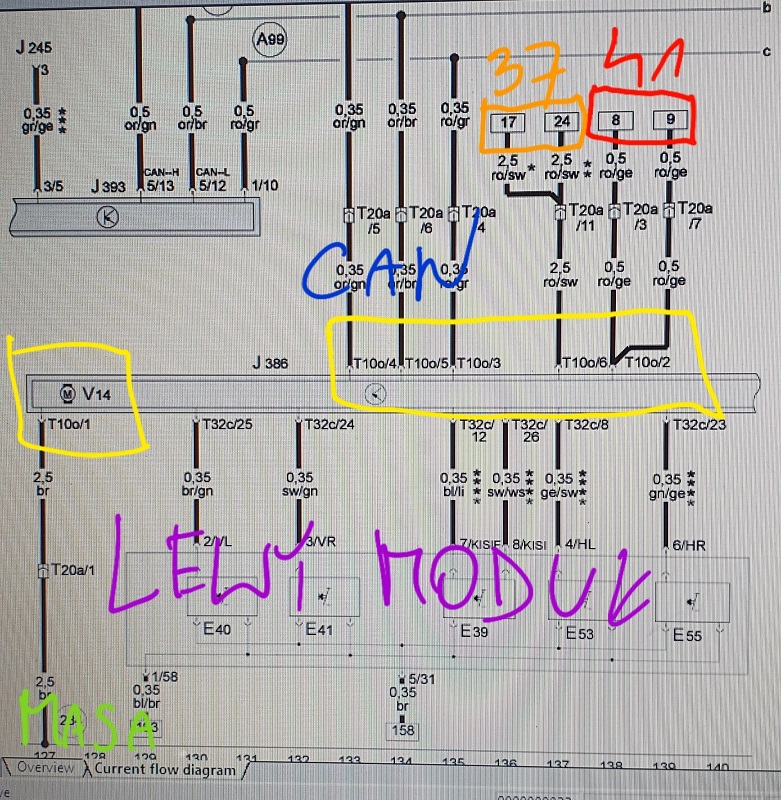

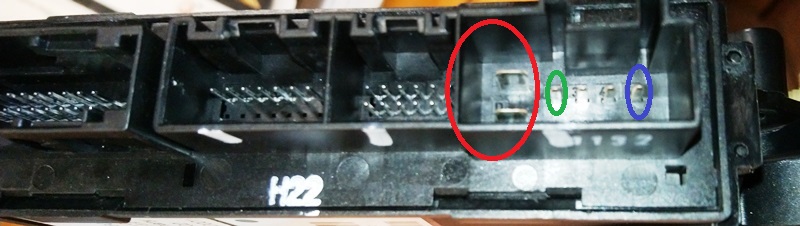

37 to bezpiecznik 30 A od szyb, ale nie wiem gdzie jest, a 39 i 41 to zasilanie modułu.

azxxc

W takim razie wygląda na to że zarówno moduł jak i sterowniki w drzwiach są ok a problemu trzeba szukać w instalacji - brak któregoś z napięć , masy
Sam zamek (ten z dwoma silniczkami) podstawiałeś pod prawe drzwi - i działa ok?

adamon

Audi A2

Jeżeli w okienku 1 i 2 zmieniają się informacje o zamkniętych czy otwartych drzwiach to komunikacja jest. Wygląda na to, że między zamkiem a modułem drzwi również. azxxc wspomniał aby sprawdzić zamek kierowcy podłączając go pod prawe drzwi będzie pewne, że wszystko z nim ok

azxxc

No tu jeśli chodzi o komunikacje jest OK.

Zamek od str. pasażera pokazuje że zamknięty a nie zaryglowany - może nie podłączałeś samych zamków, ale generalnie ma być: jeśli zamknięty - Locked oraz safe, jeśli otwarty - Unlocked oraz Not Safe.

Ja bym zrobił tak:
- podłączam prawy sterownik i prawy zamek po prawej stronie i sprawdzam, jeśli działa a piszesz że tak to mamy pewność że ten sterownik i ten zamek są na 100% sprawne
- sterownik w prawych drzwiach zostawiam a odpinam zamek i w jego miejsce podstawiam ten od strony kierowcy - jeśli nie działa to wiadomo, jeśli działa to trzeba przyjrzeć się dokładnie sterownikowi od str. kierowcy J386 8Z1 959 801 A

adamon

azxxc

Czyli sterownik i zamek - sprawne, więc jeśli po lewej nie działa to nie widzę innej możliwości jak instalacja.
Sprawdź jeszcze raz wiązkę, z tym że napięcia zasilające i masę sprawdziłbym żarówką, multimetr ma bardzo dużą rezystancję wejściową i czasem nie daje wiarygodnego wyniku, spotykałem się nie raz z sytuacją że multimetr pokazywał napięcie OK a pod obciążeniem siadało.

adamon

adamon

Żarówka h7 świeci dość mocno na tych dwóch najgrubszych przewodach

azxxc

adamon

Chyba zostaje mi tylko rozebrać drugie drzwi i przełożyć wiązkę - jeżeli jest taka sama.
