Chorus II

marcin607

mam sprawę ma ktoś foto jak powinny iść przewody w iso co by choruś działał ??

auto z 2000r więc póżniej podłączę cana.

marcin607

drugie pytanie- jak zdemontować te dwie zaślepki po bokach z nie ori radia? żadnej śrubki nie widzę nic.

Audi A2

Najlepiej strzelić fotke i wrzucić na forum będzie łatwiej coś odpowiedzieć. Może to oczywiste ale musisz w pierwszej kolejności wyciągnąć radyjko, odpowiednie blaszki w zależności od marki i jest twoje. Z tego co pamiętam te zaślepki na zewnątrz są wsuwane a wewnętrzne strony przytrzymuje je radio.

Matt

Witam Wszystkich !
Czy ktoś z koleżeństwa posiada w pdf'ie instrukcję do Chorusa !! ?
W necie i na forum jakoś nie mogę znaleźć... Smutny

Mogę się zrewanżować instrukcją do Chorusa I...

Pozdrawiam

20omega

A czy Chorus II obsłuży Taką zmieniarkę? Jeśłi tak to jakim kablem je połączyć , istnieje schemat takiego połączenia? Jaki to model zmieniarki?

20omega

Ale walnąłem fotę. Ok zmieniarka działa bez zarzutu. Razz

trzmielu

Witam, przepraszam, ze odgrzeje kotlet, ale mam pytanie. Czy jest możliwe, ze chorus II nie obsługuje tylnich głośników? Miałem niefabrycznie radio i zakupiłem właśnie chorusa, ale wiązka była tak pogmatwana, ze oddałem to w ręce specjalisty, bo po podłączeniu radio grało, ale nie było podświetlenia, info na fisie, nie obsługiwało stacyjki i nie grał tył. Pojechałem na diagnozę i okazało się, ze wszystko jest do zrobienia tylko tył tak, czy siak tył nie zagra, bo zakupiony chorus nie obsługuje tylnich głośników... Surprised

. Czy jest to możliwe? Czy specjalista się pomylił?

Audi A2

Chorus II ma wyjście tylko na dwa głośniki. Można to rozbić na 4 głośniki jednak końcówka mocy może nie wytrzymać. Pozostaje Ci jeszcze puścić to przez wzmacniacz i wtedy dajesz na tył.

trzmielu

Puścić przez wzmacniacz? Mógłbyś to dokładniej wytłumaczyć? Rozumiem, ze głośniki mam w brązowej kostce, a wzmacniacz prawdopodobnie w czarnej, jak to fizycznie wykonać? Kabelki od głośników tylnich zlutowac z kabelkiem od wzmacniacza? I wpiąć w czarna kość?

Audi A2

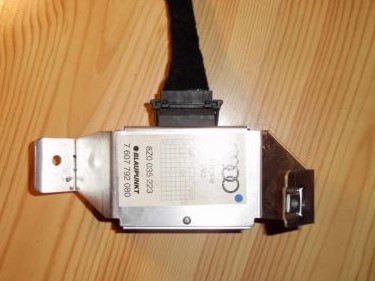

Wzmacniacz nie był w standardzie, sprawdź we wnęce pod nogami pasażera.

Tutaj masz opis wszystkich kostek ISO

http://www.audia2.fora.pl/img-src-https-goo-gl-teuuri-a-font-size-2-color-6a0303-car-audio-gps-cb-font,83/podlaczenie-radia-wszystkie-dostepne-opcje-wyposazenia,1538.html

...a tutaj schematy ze wzmacniaczem

Systemy dźwiękowe z systemem Bose

1. [link widoczny dla zalogowanych]
2. [link widoczny dla zalogowanych]

Systemy dźwiękowe z aktywnym głośnikiem

1. [link widoczny dla zalogowanych]
2. [link widoczny dla zalogowanych]

trzmielu

Panowie jednak nie ma lepszego serwisu niż internet. Ten "śpec" zapewniał mnie, iż zrobi mi to tak, żeby wszystko działało (fis, podświetlenie i stacyjka) za 30zł, za pomocą czarnej kostki ISO. Dziś miałem tam jechać, jednak coś mnie pokusiło żeby się upewnić co i jak z tym wzmacniaczem. To co zastałem w swoim aucie to jakaś pomyłka...
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
Teraz pytanie, jak tę sytuację wyratować? Schematy podane tutaj są super jasno opisane, jednak wydaje się, że kolory w mojej fabrycznej wiązce nieco się różnią - o ile to nie jest jakiś większy problem o tyle dostanie fabrycznej kostki, którą wepnę w radio (od wzmacniacza) może okazać się trudniejsze :/. Jak radzicie?

Audi A2

Wszystkie kostki ISO są dostępne za grosze bez problemu, dla przykładu:

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

Skoro fachman zrobi wszystko za 30 zł to się nie zastanawiaj, kostki obcięte i poklejone pod całkiem inny sprzęt, robota od zera Smutny

trzmielu

Wzmacniacz już zamówiony, koszt astronomiczny - 10zl, jutro podjade do sklepu car-audio po złącza mini ISO + konektory, zrobię sobie dokładny szkic analizując wszystkie dostepne materiały podane na tym forum i w środę po pracy siadam do pracy. Mam nadzieje, ze uda mi się doprowadzić audio do stanu jak w czasie wyjazdu z fabryki. Pozostaje tylko jedno pytanie - mam system Bose, czy z aktywnym głośnikiem? Na 100% mam głośniki na tyle i miałem wzmacniacz pod podłoga pasażera, zmieniarki, ani subwoofera w bagażniku nie mam, jedynie akumulator. Oznaczeń Bose na maskownicach głośników również nie mam. Na która wersje Ci to wyglada drogi Adminie?

Audi A2

Moim zdaniem ta:

Systemy dźwiękowe z aktywnym głośnikiem

1. [link widoczny dla zalogowanych]
2. [link widoczny dla zalogowanych]

Jednak w opisie powinno być system dźwiękowy ze wzmacniaczem.

Warto sprawdzić kody wyposażenia będzie wiadomo co w oryginale tam siedziało:

http://www.audia2.fora.pl/img-src-https-goo-gl-5jajsx-a-font-size-2-color-6a0303-inne-font,89/jak-i-gdzie-sprawdzic-wyposazenie-swojej-a2,340.html#2194

trzmielu

Dziś kupie kostki ISO i mini ISO i będę startował z robota, zobaczymy co z tego wyjdzie. A powiedz mi, jest możliwość, ze mając pełen fis i auto z końca 02" nie mam magistrali can?

ilak

trzmielu

Niestety dziś nie miałem już czasu żeby przy tym pogrzebać, ale cały czas układam to sobie w głowie. Panowie, powiedzcie, czy dobrze rozumuję, tylne głośniki, które miałem wpięte w kostkę B - piny 1,2,7,8, mam wpiąć w kostkę C piny - 7,10, 8, 11? Sorry, że tak męczę, ale nie chcę niczego spalić Razz

Audi A2

Wszystko jest na schemacie, ale tak odnośnie tylnych głośników dziwne, że tylne są wpięte w kostkę B skoro w oryginale był wzmacniacz nieźle tam namieszane ale wszystko da się ogarnąć
Szczęśliwy

Tylne głośniki podłączasz do wzmacniacza, kostka 12 pinowa.
głośnik lewy pin 1 i 7
głośnik prawy pin 6 i 12

Pozostałe piny wzmacniacza jak na schemacie nie chcę tu powielać tego wszystkiego jak będziesz miał problemy to ci rozpiszę.

trzmielu

Tylne głośniki mam wpięte w kostkę B ponieważ poprzedni właściciel kombinował z podłączeniem radia JVC i żeby mu tył zagrał musiał pozbyć się fabrycznego wzmacniacza i dać tył przez kostkę B - przynajmniej tak było najprościej. Czyli głośniki tylne mam wpięte we wzmacniacz i pod radio ich nie wpinam? Prawidłowe podłączenie wzmacniacza pod radio sprawi, ze zagra również tył, dobrze rozumiem?

Audi A2

Tak, jeżeli będziesz miał problem pisz.
