Montaż przecwimgielnych

PinkFloyd

[link widoczny dla zalogowanych]*c5*bc+przeciwmgielnych,1966011635.pdf

z uwagi, że program nie wykrywa w linku gwiazdek jako linka trzeba skopiowac cały link ręcznie i wkleic na nową stronę

gentelmanv

No i ze tak powiem lipa z tymi halogenami..poprzeciągałem kable podłączyłem halogeny wszystko według tej niemieckiej instrukcji co wrzuciłeś pink,zabieram sie do wnętrza,wymieniłem włącznik świateł na ten z przeciwmgielnymi..podłączyłem mase,zarobiłem wsuwka drugi koniec kabla wyciągam ta szara kostke zeby włożyć wsuwke a tu lipa nie mam pociągnietej fabrycznie instalacji pod te halogeny tak jak ten gość z instrukcji..i robota staneła..bo niewiem jak mam je podłączyć do włącznika świateł który to pin odpowiada za przeciwmgielne przednie?czy gdzie mam to podłączyć teraz bo już nie czaje..??

Audi A2

Schemat instalacji świateł przeciwmgielnych.

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

gentelmanv

Spoko dzieki ale i tak nic nie kminie z tych schematow gdzie podlaczyc te przeciwmgielne...mam tam oznaczone na tym schemacie przeciwmgielne prawe jako E33 i lewe jako E43 widząc masa brązowy w karoserie a pradowe red/vio łączą sie i lecą pod nr 9 a co to jest ten nr 9 co to są te cyfry po lewej stronie od 1 do 26 ?? pozniej z nr 9 red/vio leci do włącznika świateł s32 pod nr 8 i co to jest podłączenie prosto pod włącznik niema zadnego przekaznika po drodze czy coś takiego? pozatym mam włącznik od passata ten zamiennik i tu nie mam nr 8 na tym wtyku..

Audi A2

Schematy są dość obszerne i z tego powodu są dzielone na kilka mniejszych. Wstawiłem dwa linki do dwóch schematów ale w rzeczywistości jest to jeden a te numerki od 1 do 26 to oznaczenie przewodu z jednego do drugiego schematu aby w łatwy sposób je zlokalizować na jednym i drugim.

Przewód od świateł przeciwmgielnych ma być podłączony do wtyku przełącznika z opisem nr 8, każde miejsce na przewód jest ponumerowane.

W tym poradniku przewód jest podłączony do całkiem innego miejsca niż sugeruje tu oryginalna instalacja. Musiałbym zerknąć na tą instalacje w swoim autku, zlokalizować ten wtyk ale lepiej niech będzie w oryginale, podłączanie pod nieznane obwody i obciążenie ich mogą namieszać w module komfortu.

Bądź cierpliwy wszystko da się zrobić.

gentelmanv

Tak myślałem z ta numeracja..

No własnie nr 8 we właczniku ale jak wyzej pisałem mam włacznik od passata ten zamiennik co na forum bylo o nim pisane i on ma inne oznaczenia jest ponumerowany ale inaczej niz na tym schemacie ale mysle ze to nie nie jest problem bo oznaczenia moga sie roznic byle by instalacja byla taka sama,wystarczyloby chyba zebyś cyknoł fote wejść twojego włacznika świateł bardziej twojej wtyczki a ja kolorami kabli porownalbym sobie twoj wtyk i moj i wtedy pokazalby mi sie ten przewod od halogenow..dla pewnosci moznaby przedzonic halogen z tym kablem w wtyku.tylko zastanawia mnie czy on tak bezposrednio moze byc podlaczony do wlacznika czy po drodze musi miec jakis przekaznik

W tym poradniku moze byc on dobrze podłaczony tylko ze najpierw wchodzi do tej kostki łączeniowej szarej a z niej do włacznika światel pewnie a u mnie wyjscia niema do wtyki włacznika światel

No jeste cierliwy tylko wkurza mnie to rozbieranie co chwile tych elemenow podkierownica:p

gentelmanv

nr 8 to nr z wtyczki z włącznika świateł..także by sie zgadzało gdzie to podłączyć z tego schematu,teraz tylko ostateczne pytanie czy bezpośrednio czy przez jakiś przekaznik czy cos..???jak myślicie

Audi A2

Nie miałem czasu odpisać ale widzę że ogarnąłeś opis na wtyku dodatkowo uzupełniłem post o fotkę z numeracją. Zanim podłączysz przewód sprawdź miernikiem czy na 8 pojawia się napięcie po włączeniu świateł przeciwmgielnych jeżeli tak podłącz przewód i ciesz się światełkiem. Przekaźnika tam nie ma.

gentelmanv

zauważyłem bo wyciagnołem włącznik rano przed robota,tak wiem sprawdze tylko nie byłem pewien czy jest jakiś przekaznik ale patrze teraz na schemat i widzie ze faza idzie prosto Na włącznik z głownego bezpiecznika F617 na nr 15..dzieki za schematy pozdro po robocie tym sie zajme

Audi A2

Ok daj znać jak poszło

gentelmanv

Przeciwmgielne świecą:)pozdro admin

Audi A2

Bardzo się cieszę, że mogłem pomóc a tak przy okazji jak już pisałem Audi nie przewidziało tutaj przekaźnika co po pewnym czasie skutkuje uszkodzeniem przełącznika, dokładnie przepaleniu styków:

Miesiąc temu rozbierałem swój przełącznik, który w przeciągu 11 lat był już przynajmniej raz wymieniany bardzo łatwo można się do niego dobrać Bardzo szczęśliwy

Styki nabrały już kolorku, przeczyściłem je drobniutkim papierem i zastosowałem ten oto środek, który oczyszcza i zmniejsza iskrzenie styków. Warto jednak pomyśleć o światłach do jazdy dziennej co odciąży przelacznik.

[link widoczny dla zalogowanych]

rafi075

witam a czy można halogeny podłączyć pod przeciw mgłowy tylny pod ten włącznik który jest ?

Audi A2

Nie jest to wskazane ponieważ przeciążysz styki. Musisz wymienić włącznik z tą funkcją.

rafi075

tak ale nie jestem elektrykiem i te powysze schematy to czarna magia myślałem że światło tylne to dobre rozwiązanie

sebastian7905

Może to i zadziała ,ale niezgodne to z przepisami ,na przeglądzie Cię pykną ,obciążenie styków włącznika ,nie bardzo wygodne (jedynie z punktu podłączenia bo się wpinasz i masz) ,jeżeli nie potrzebujesz ich koniecznie to nie podłączaj ,a tym bardziej w ten sposób

rafi075

kupiliśmy audi a2 i miała nowy zderzak z halogenami i jak są to pomyślałem że może je tak podlączyć bo te schematy to magia a po wymianie włącznika wystarczy kable podłączyć do halogena ?

Audi A2

Musisz sam poprowadzić przewody do przełącznika w sumie jeden, drugi podepnij do masy gdzieś w komorze silnika.

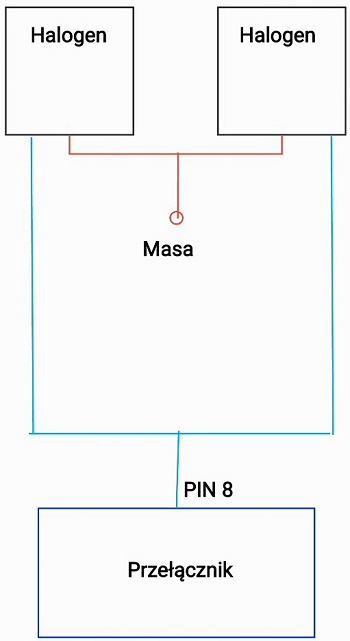

Narysowałem taki prosty schemat.

rafi075

dzięki i o to chodzi prosto i na temat kupie włącznik kabe i po sprawie

rafi075

a od czego pasują te przełączniki żeby ta kostka pasowała ?
